行业问题

一块PCBA从设计资料到可稳定交付，中间并不是简单地把元件贴到PCB上。元件封装、焊盘设计、锡膏开口、贴装顺序和温度曲线都会影响焊点质量。若前段资料未核实，后段即使设备速度很高，也可能出现错料、偏移、虚焊或返工。因此，完整且可追溯的SMT流程，是控制交期与良率的基础。

技术解析

SMT贴片加工的核心是把设计要求转换为可重复执行的制造参数。工程人员先核对Gerber、BOM、坐标文件和版本信息，完成DFM可制造性评审；再根据元件尺寸、焊盘间距和拼板方式确认钢网、吸嘴、供料器及贴片程式。对于BGA、QFN等底部焊点器件，还需要提前规划X-Ray抽检和关键工艺窗口。

    工艺流程

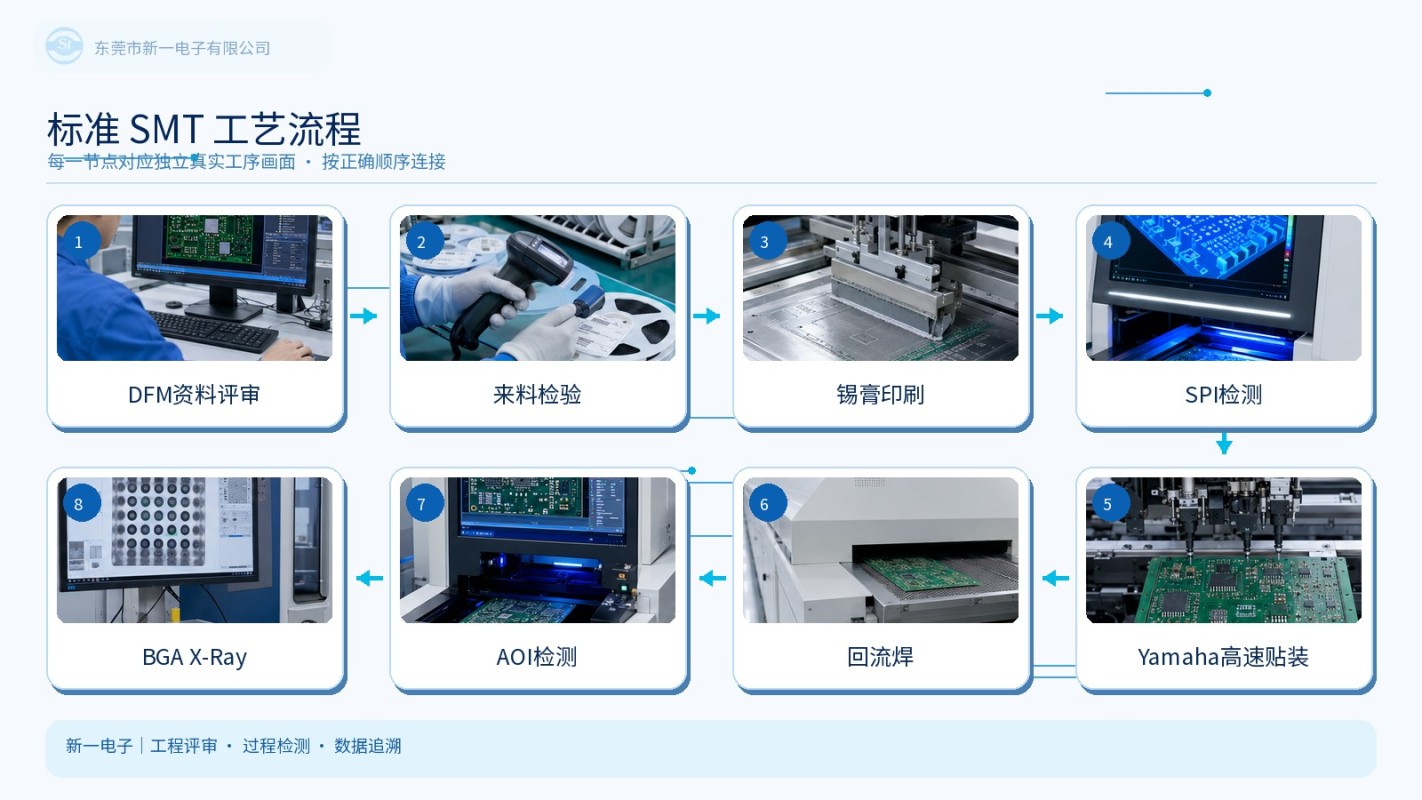

生产时，PCB和物料先完成来料确认，锡膏印刷后由SPI检测锡膏体积、面积和偏移量；合格板进入雅马哈高速贴片机完成元件贴装，再按设定温度曲线进入回流焊。回流后通过AOI识别少件、极性、偏移、连锡等外观问题，必要时以X-Ray检查BGA焊点。若项目包含DIP、组装或功能测试，则按工序继续完成并记录结果。

行业应用

该流程适用于通信模组、智能家电、工业控制、汽车电子和医疗设备等产品。不同产品的检验深度与追溯颗粒度不同，但“前段确认、过程检测、末端验证”的逻辑保持一致。

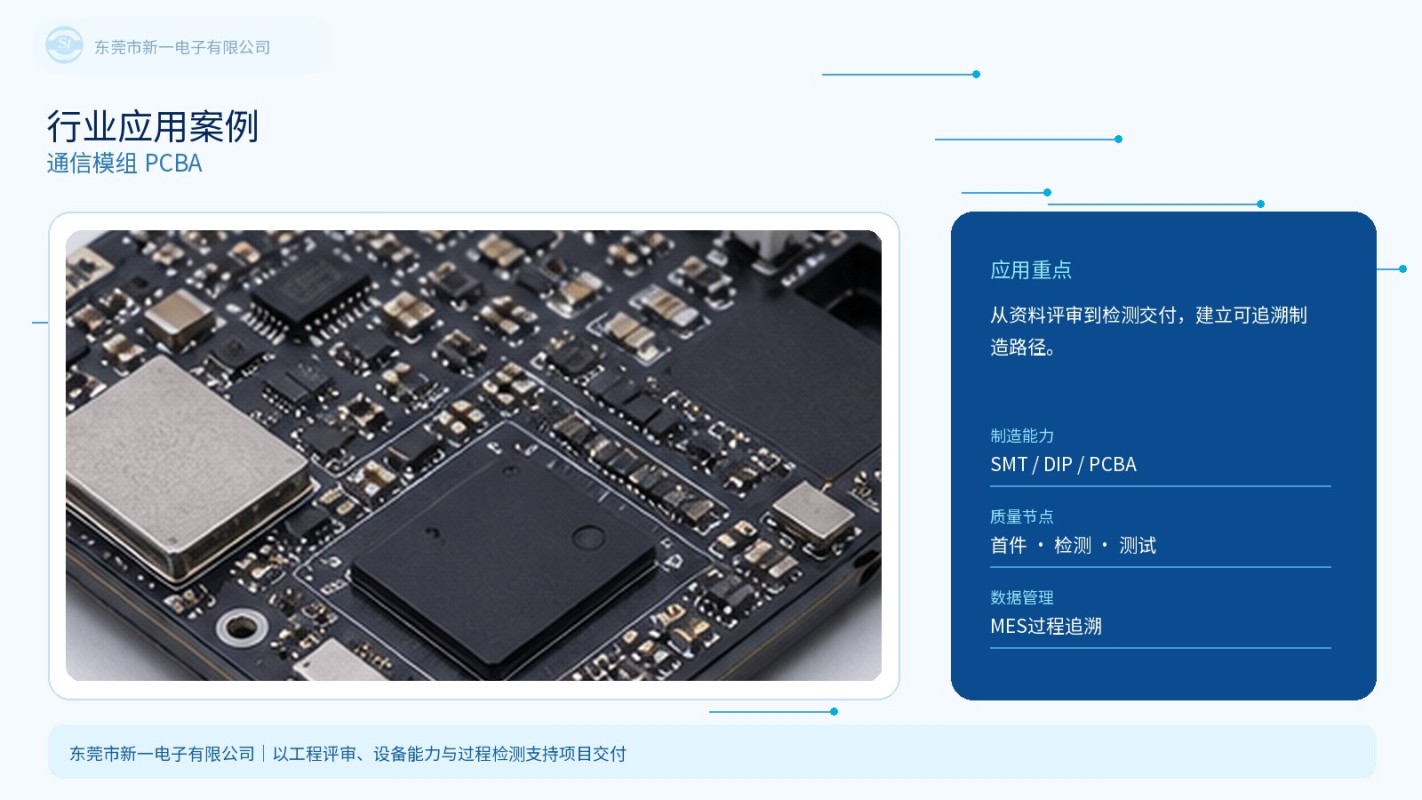

图4｜行业案例图：电子制造场景与质量节点

企业优势

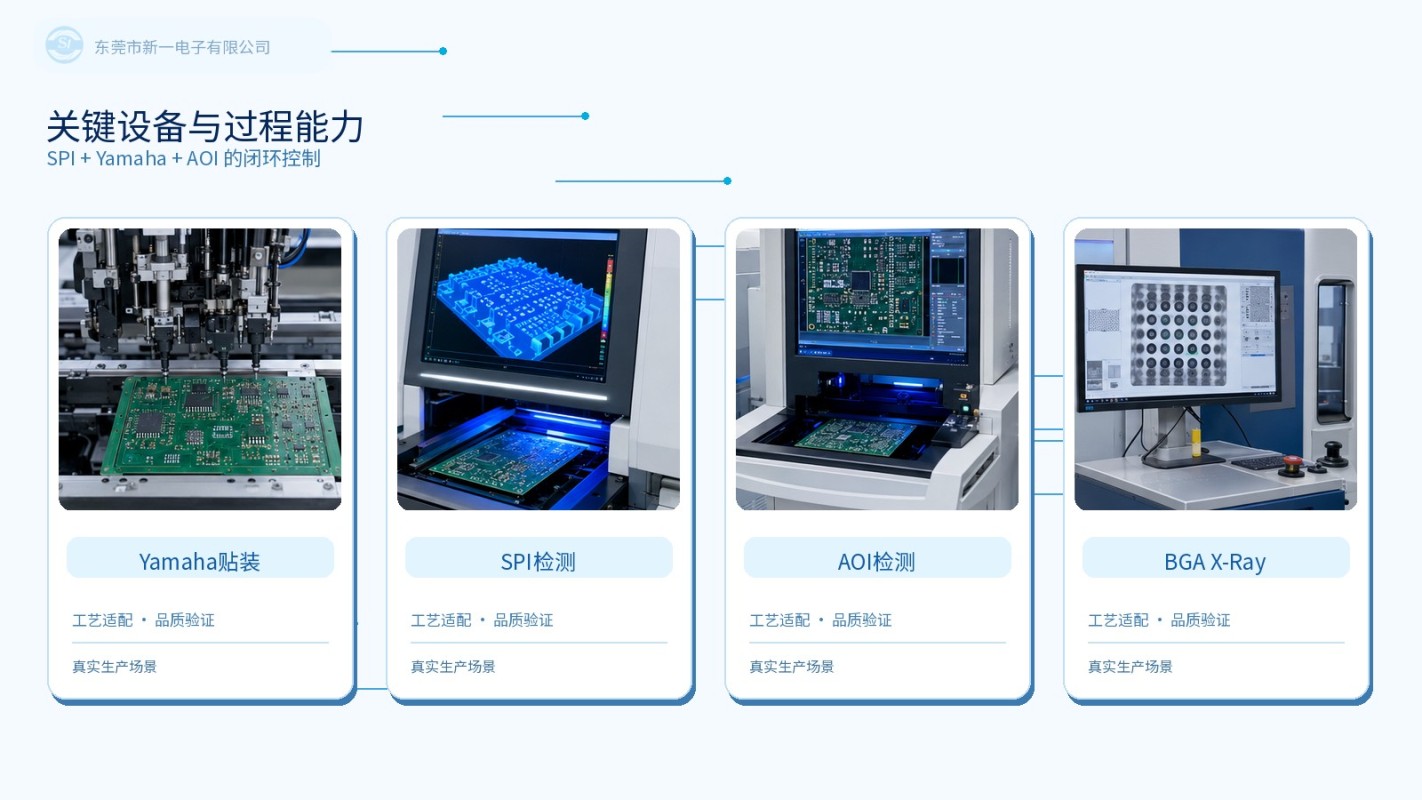

东莞市新一电子有限公司配置Yamaha高速贴片机、SPI、AOI、回流焊与X-Ray设备，并通过MES连接物料、设备、工单和质量数据。结合ISO9001、ISO13485、IATF16949体系要求，可为来料加工及包工包料项目建立清晰的过程控制链路。

结尾

选择SMT服务时，不应只看单点贴片速度，更应关注流程是否完整、数据是否可追溯。把每一道关键工序管住，才能让批量交付更稳定。
