行业问题

不少客户在询价时会把SMT、DIP和PCBA混为一谈，实际三者对应不同的装配方式。若没有在前期明确器件类型、焊接面和测试要求，就容易遗漏工序或造成报价偏差。理解SMT与DIP的区别，有助于把产品结构、制造路线和交付范围一次说清。

技术解析

SMT是将片式元件直接贴装在PCB表面，常见于电阻、电容、IC、QFN和BGA等器件；DIP则是把带引脚的元件插入通孔，例如连接器、变压器、大功率器件和部分电解电容。SMT更适合高密度、小型化设计，DIP在机械固定强度、通孔连接和大体积元件应用中仍具有优势。

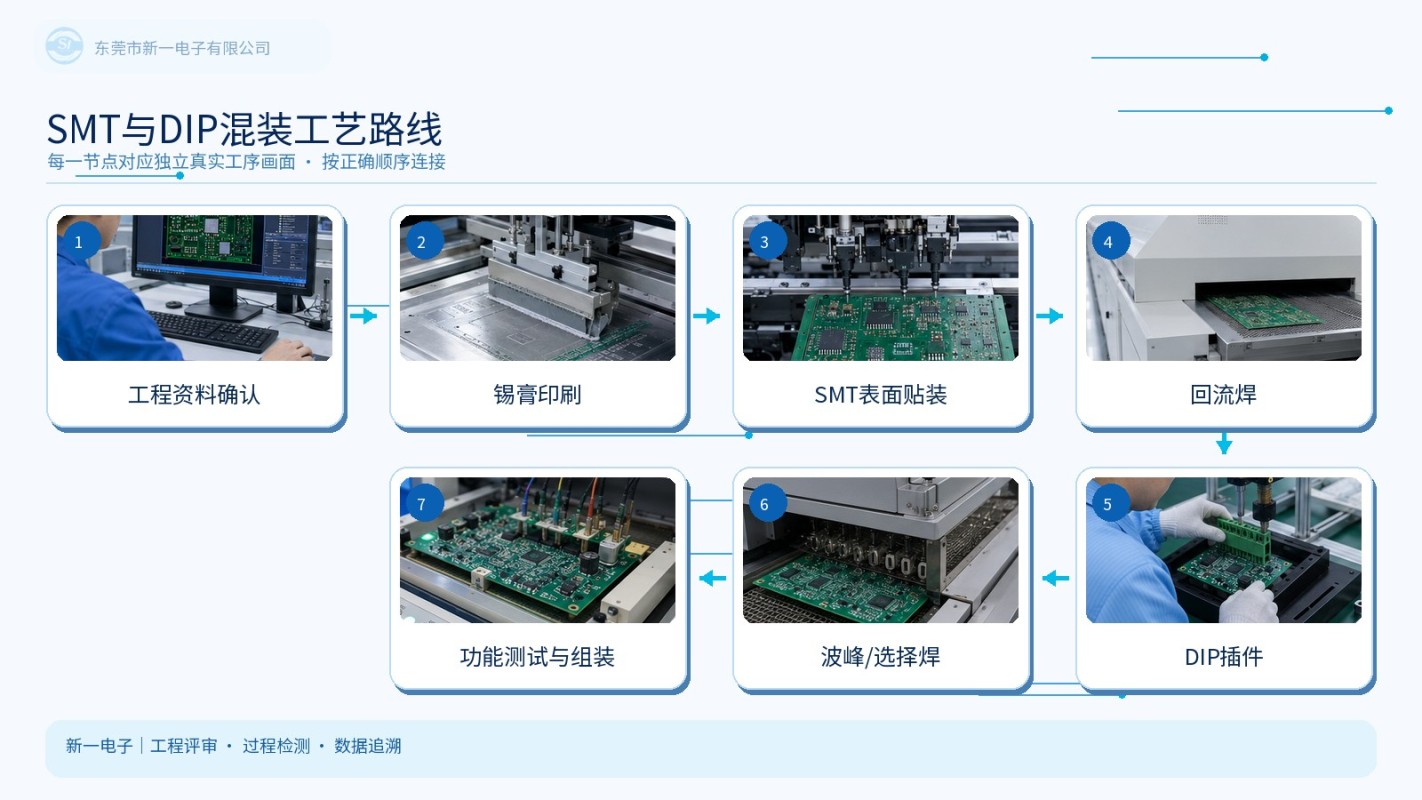

图2｜工艺流程图：关键节点与过程控制

工艺流程

一块混装板通常先完成SMT面生产：印刷锡膏、贴装、回流焊和AOI检测；随后进入DIP工序，人工或治具插件后进行波峰焊或选择性焊接，再进行剪脚、补焊、清洁、功能测试和组装。若PCB双面均有贴装，还要根据器件重量、焊接面和耐温条件安排先后顺序。

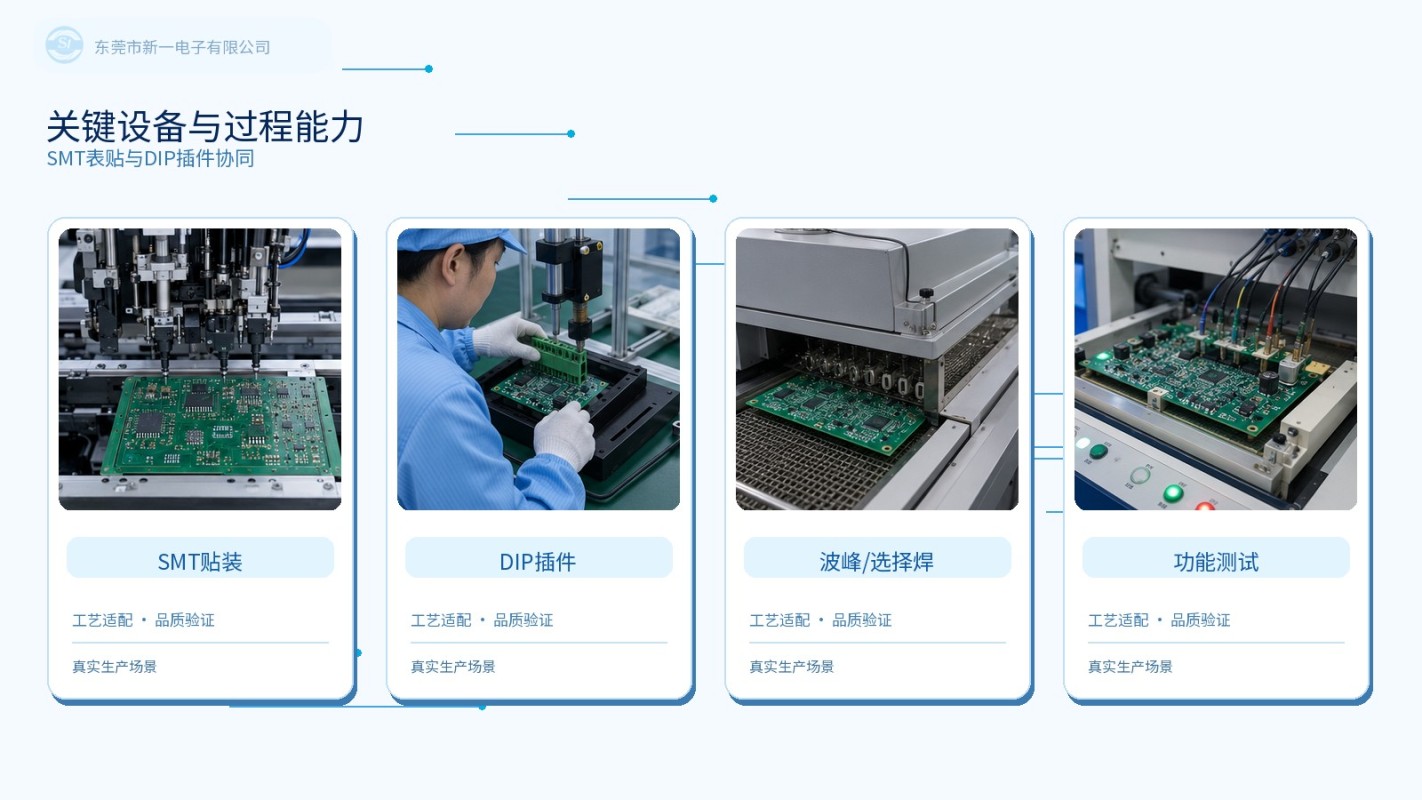

图3｜设备展示图：Yamaha、SPI、AOI与MES协同

行业应用

电源产品、工业控制板、充电设备、家电控制器和通信设备常采用SMT与DIP混合工艺。设计人员应在BOM中标明封装和安装面，避免生产端对工艺路线产生误解。

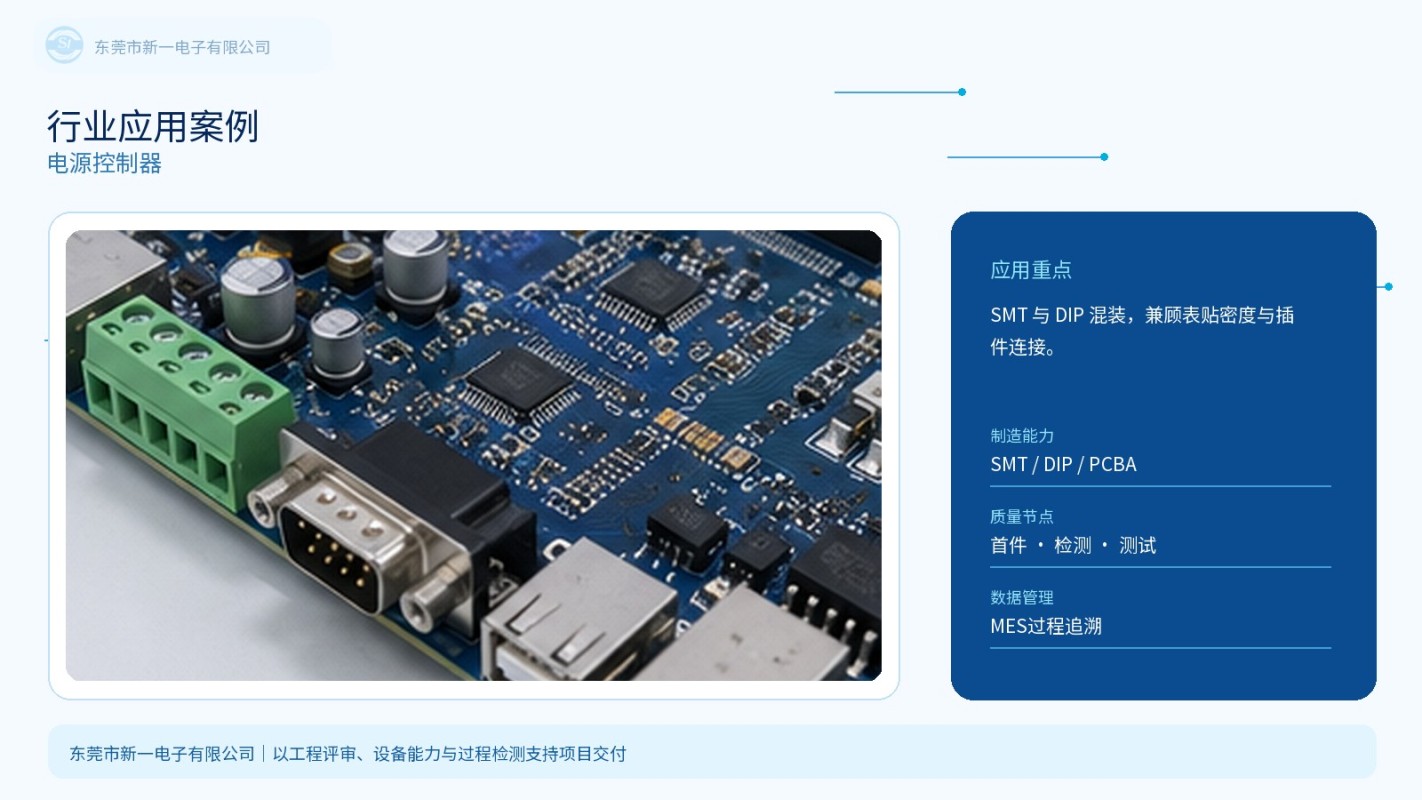

图4｜行业案例图：电子制造场景与质量节点

企业优势

新一电子可提供SMT贴片、DIP插件、PCBA加工、BGA返修以及组装测试的连续服务。通过工程评审、首件确认和MES记录，可让表贴与插件工序的衔接更清晰，减少跨工序信息断层。

结尾

SMT和DIP不是简单的替代关系，而是服务于不同器件和产品结构的工艺组合。提前按产品特性规划混装路线，才能兼顾性能、可靠性与成本。在设计定型前完成SMT与DIP工艺评审，还可以及早优化器件布局、焊接面和测试方式，减少后续工序调整与返修，并明确插件件的采购与确认责任。这也能降低批量导入风险。
