行业问题

SMT打样数量不多，却常常决定后续量产能否顺利推进。打样失败的原因，很多并不在贴片本身，而是资料版本不一致、封装描述模糊、极性标识不清或替代料未确认。把打样当作“小批量量产”来管理，才能让它真正承担验证设计和验证工艺的作用。

技术解析

客户在打样前应尽量提供Gerber、BOM、坐标文件、装配图、特殊工艺要求和测试说明，并明确版本号。BOM需要标明封装、品牌或可替代范围；对BGA、QFN、连接器、屏蔽罩等关键器件，应补充方向、焊盘和装配高度要求。若由加工方代购物料，还要提前确认交期、最小包装和替代料规则。

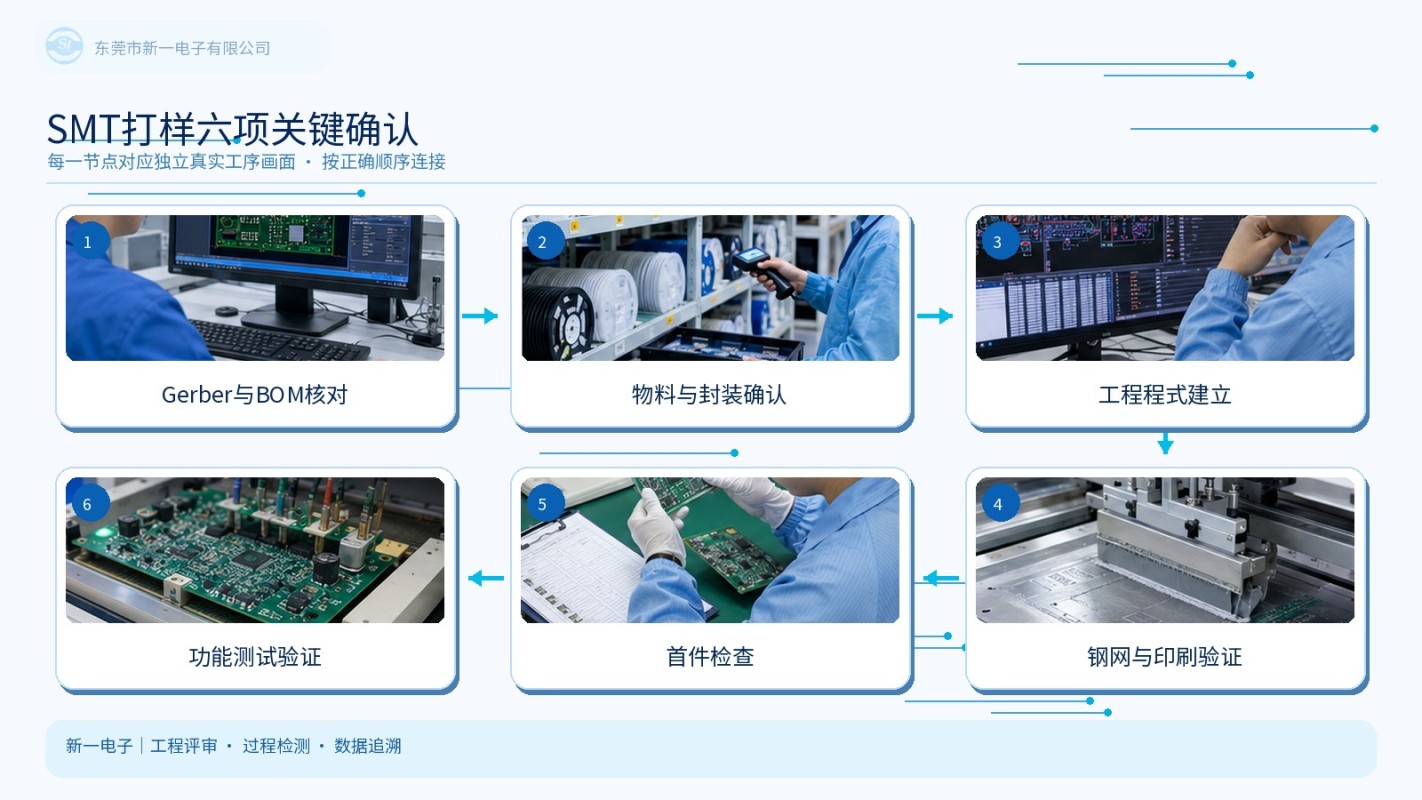

图2｜工艺流程图：关键节点与过程控制

工艺流程

工程人员收到资料后先进行DFM与BOM核对，确认钢网开口、拼板、贴装面和程式逻辑；物料到位后建立贴片程式并制作首件。首件阶段重点检查元件方向、极性、焊点、连接器高度和关键尺寸，必要时进行功能或治具测试。问题应在小批验证中记录并回写到资料，避免量产时重复出现。

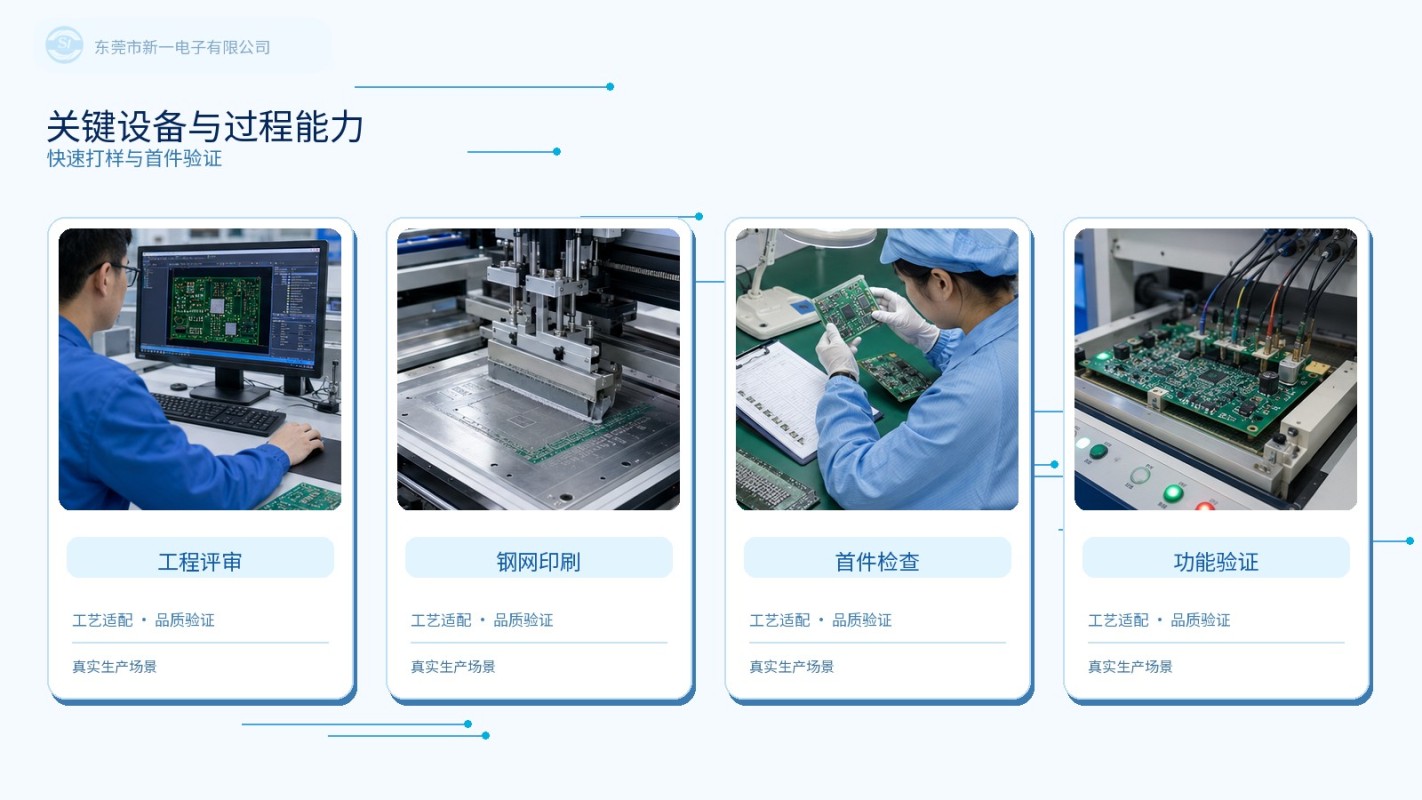

图3｜设备展示图：Yamaha、SPI、AOI与MES协同

行业应用

新品研发、医疗仪器迭代、通信模组验证和智能终端试制都离不开高质量打样。打样过程记录越完整，后续转量产时的工程切换越高效。

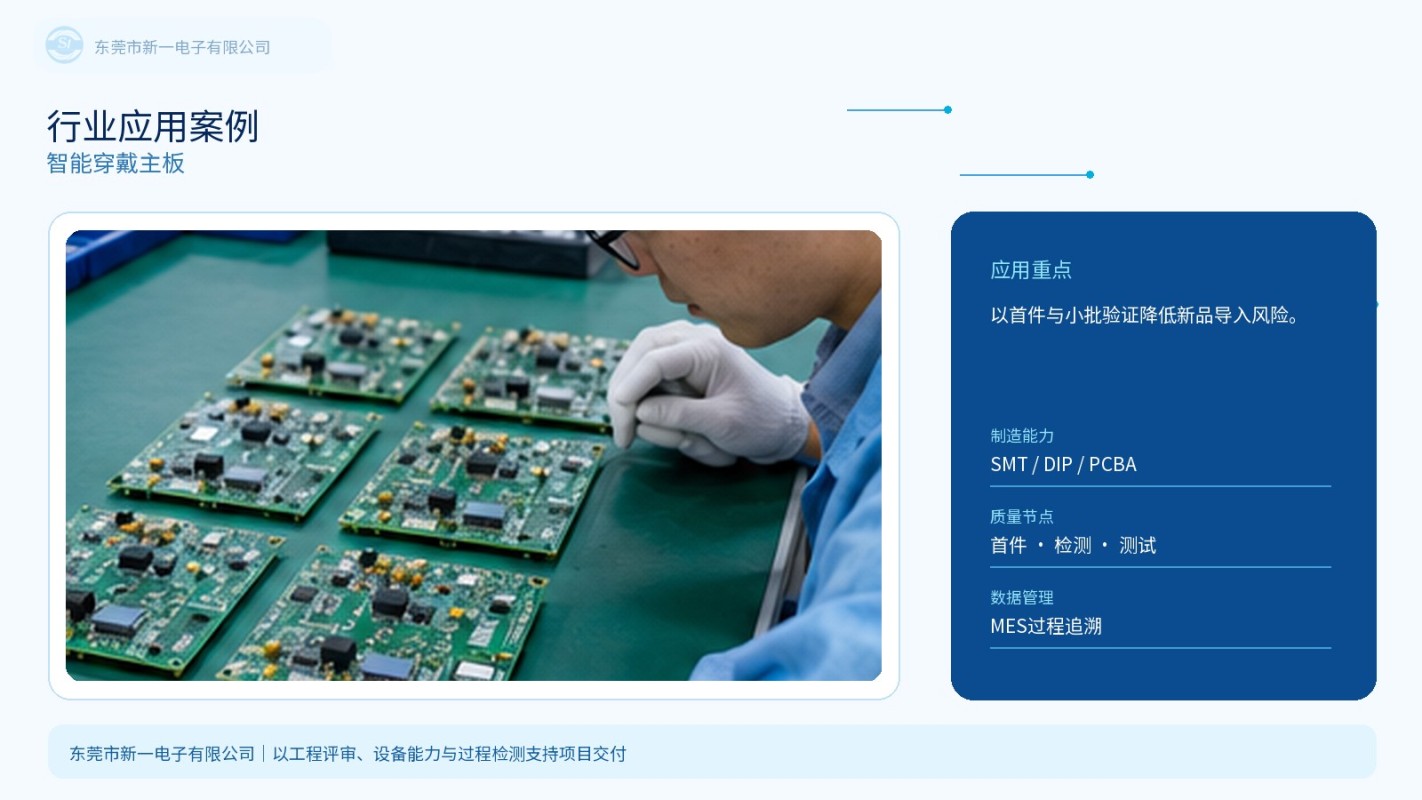

图4｜行业案例图：电子制造场景与质量节点

企业优势

新一电子可配合客户完成SMT打样、PCBA加工、BGA返修、DIP插件和组装测试。依托Yamaha贴片设备、SPI、AOI与MES记录，能在样品阶段更早发现资料和工艺风险。

结尾

打样的价值不在于尽快做出一块板，而在于用最小批量验证最关键的问题。资料越完整、首件越严谨，量产启动就越可控。建议把样品的实物照片、首件记录、异常清单和最终确认版本一并归档。这样当项目再次迭代或转入批量生产时，团队可以快速复用已验证的工艺条件，也便于研发与制造人员保持高效协同。这也能降低批量导入风险。
