行业问题

BGA焊点隐藏在器件底部，外观目检无法完整判断其质量。返修如果直接加热拆装，容易损伤焊盘、拉伤PCB或产生二次虚焊。

技术解析

规范BGA返修需先确认故障是否来自器件、焊点或周边电路，再利用X-Ray观察空洞、桥连和开路风险。返修设备的上、下加热协同与局部温度控制，是降低板件热应力的关键。

工艺流程

拆除旧器件后，应清理残锡并检查焊盘完整性；按器件要求进行植球或更换新件，再通过精准对位回装。返修完成后需做X-Ray复检和功能验证，避免只修复表面问题。

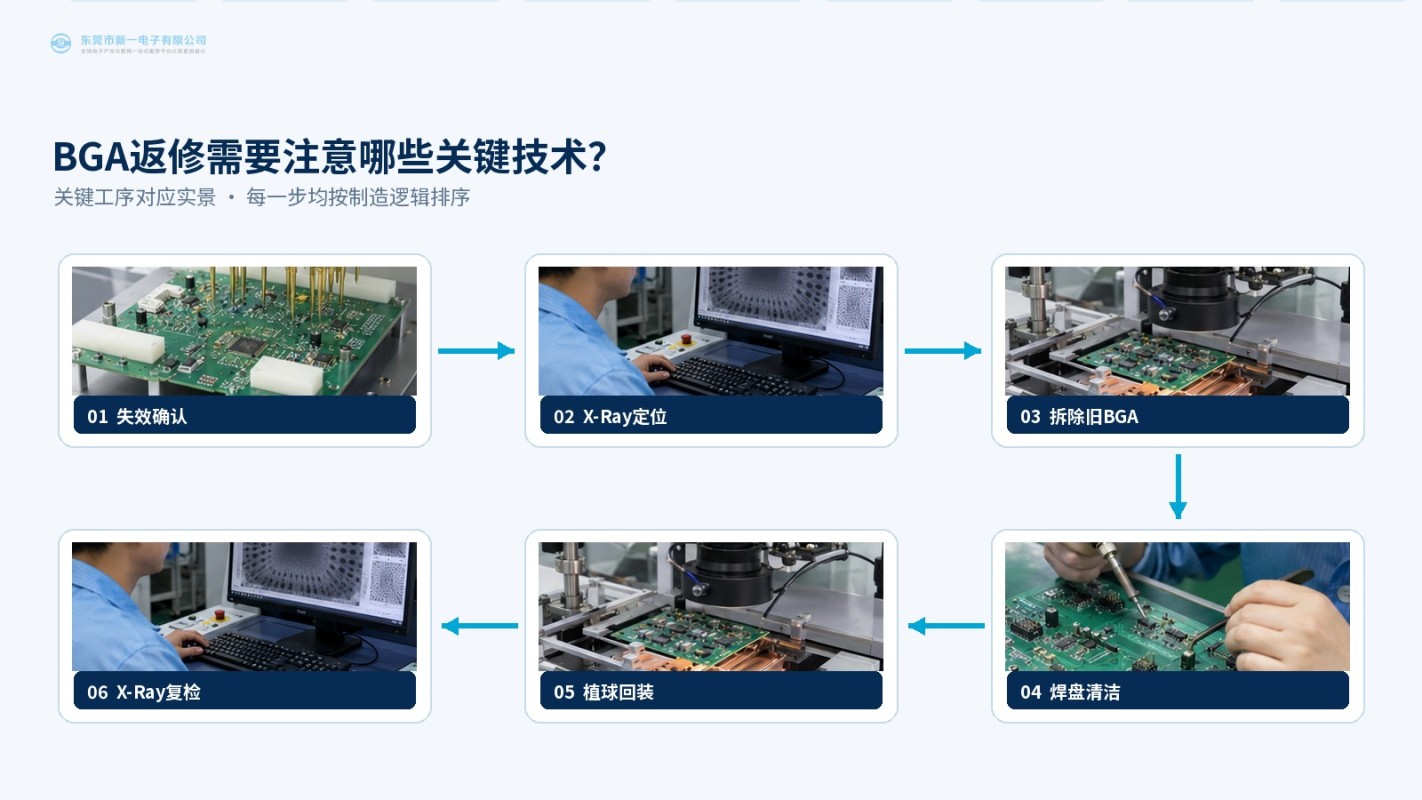

图1｜工艺流程图：工序与实景一一对应

行业应用

通信设备、工业控制、汽车电子和高密度计算板常使用BGA封装，返修技术可以帮助样品调试、失效分析与小批量维护。

企业优势

新一电子具备BGA返修与X-Ray检测能力，可结合工程分析、温度曲线和功能测试提供针对性处理。

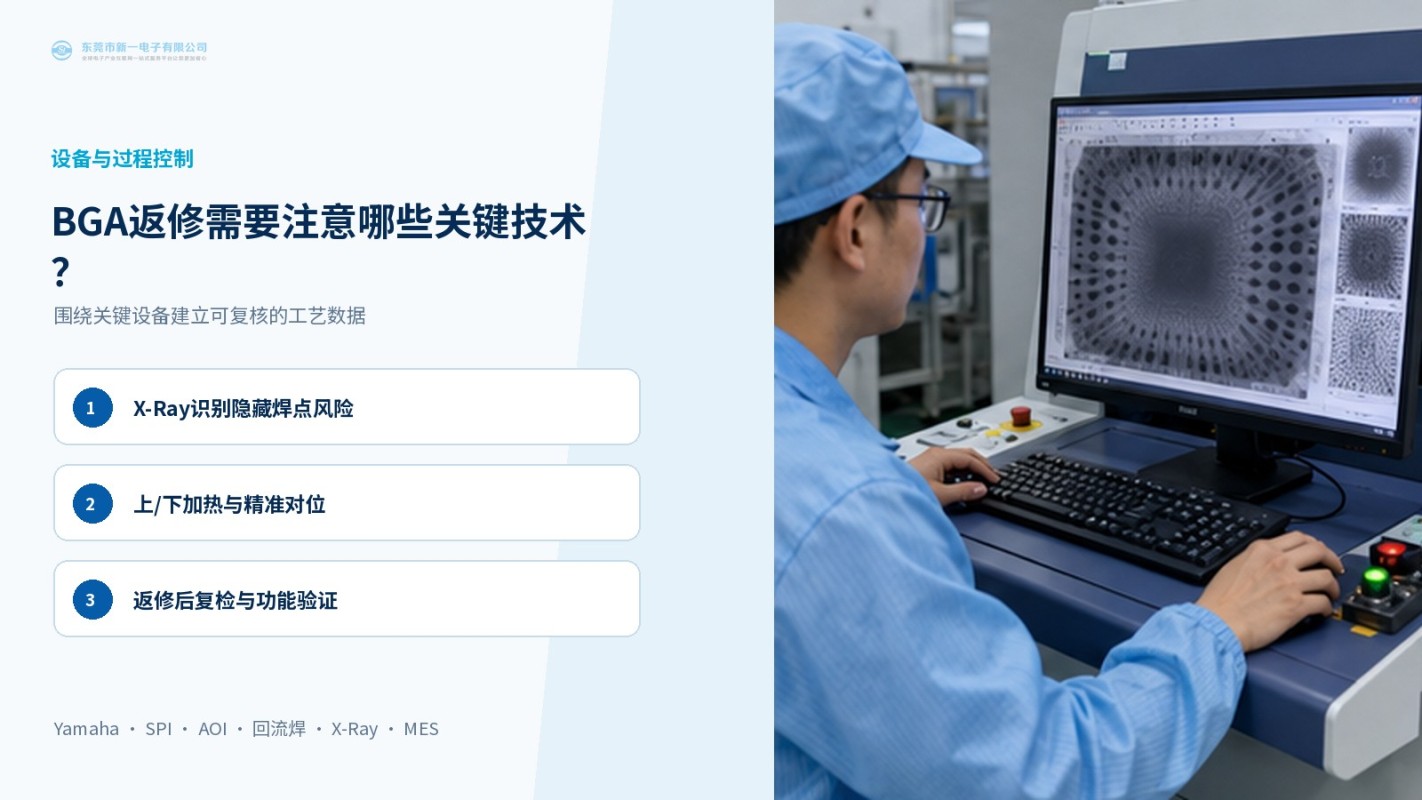

图2｜设备展示图：关键设备与过程控制

工程协同

工程人员应在投产前确认BOM、坐标、版本与特殊工艺要求，并把首件结论同步给采购、制造和品质岗位，避免不同环节依据不一致的信息执行。

品质建议

对高风险封装、细间距焊盘和关键功能，应设置明确的检查项目、可接受标准和复判规则，使异常能够在进入下一站前得到处理。

资料管理

资料变更应有清晰的版本标识和生效范围；当程序、替代料或测试要求调整时，相关工单和检验标准也需要同步更新。

过程改善

量产数据可用于观察重复性问题，例如同一物料批次、同一板位或同一工位的异常趋势，从而把改善行动落实到具体原因。

交付建议

在项目沟通中提前明确样品数量、交货节点、包装方式和验收要求，可减少后段等待与返工，并为生产排程留出合理缓冲。

追溯要求

物料批次、设备程序、检验记录和测试结果建议与产品条码关联，出现质量反馈时可快速确认影响范围和对应的处理措施。

结尾

BGA返修应以失效定位为起点，以复检与功能验证为终点，才能在控制风险的同时恢复产品可靠性。

图3｜行业案例图：应用场景与制造重点
