行业问题

回流焊并不是把PCB送进炉子即可完成。曲线过快、峰值不足或冷却不合理，都可能造成虚焊、润湿不良、器件热冲击或焊点脆弱。

技术解析

一条合格曲线要兼顾锡膏合金特性、PCB厚度、器件热容量和炉温能力。预热用于降低热冲击，恒温帮助各区域温度均衡，峰值保证焊料充分熔化，冷却则影响焊点组织与外观。

工艺流程

工程确认时应在代表性位置布置测温点，比较升温速率、恒温时间、液相以上时间、峰值温度和冷却速率；更换PCB、BGA、厚板或大散热器件后，曲线也应重新验证。

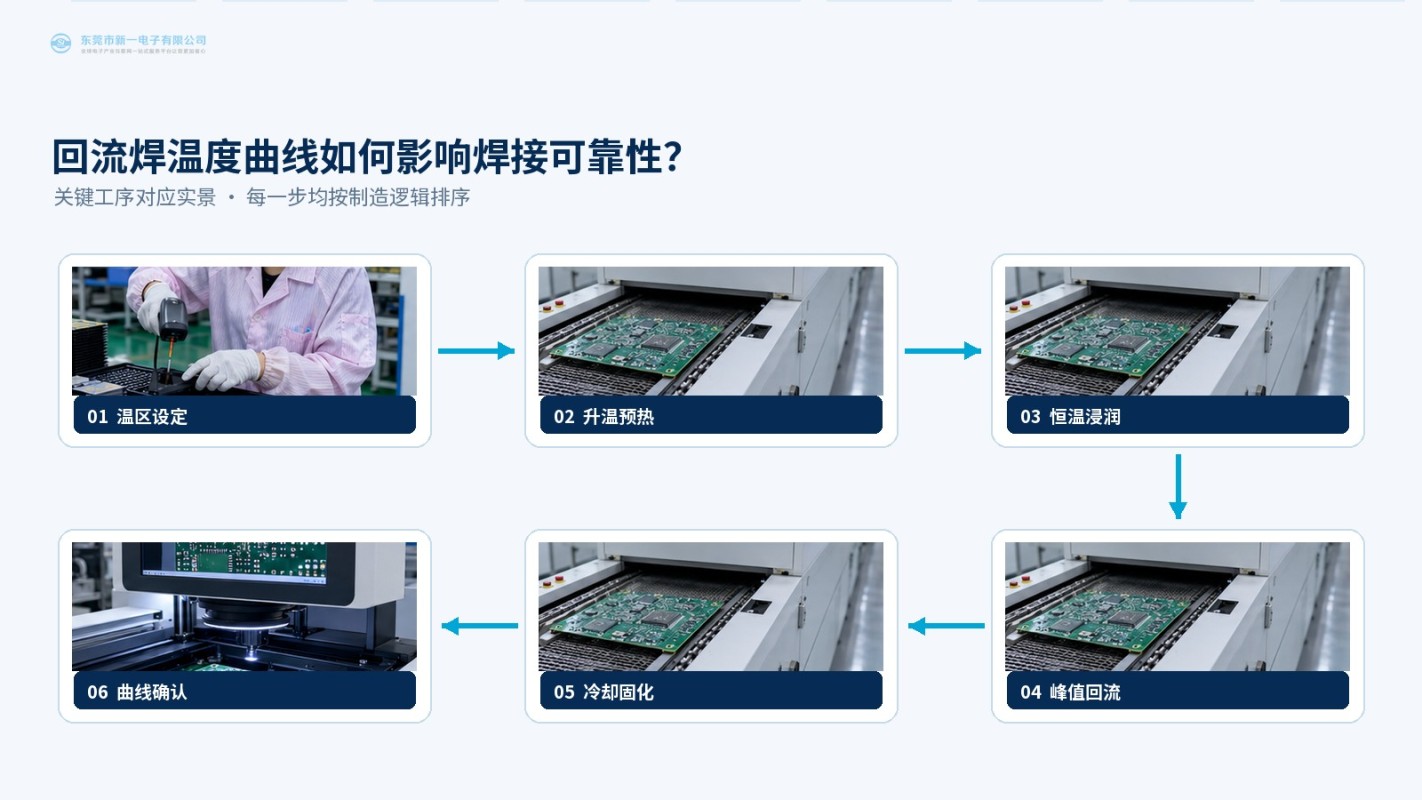

图1｜工艺流程图：工序与实景一一对应

行业应用

高密度板、汽车电子、工业控制和含大功率器件的产品，对回流焊曲线稳定性与批次一致性提出更高要求。

企业优势

新一电子配合SPI、Yamaha贴装、回流焊和AOI进行过程验证，对BGA等关键器件可增加X-Ray检查。

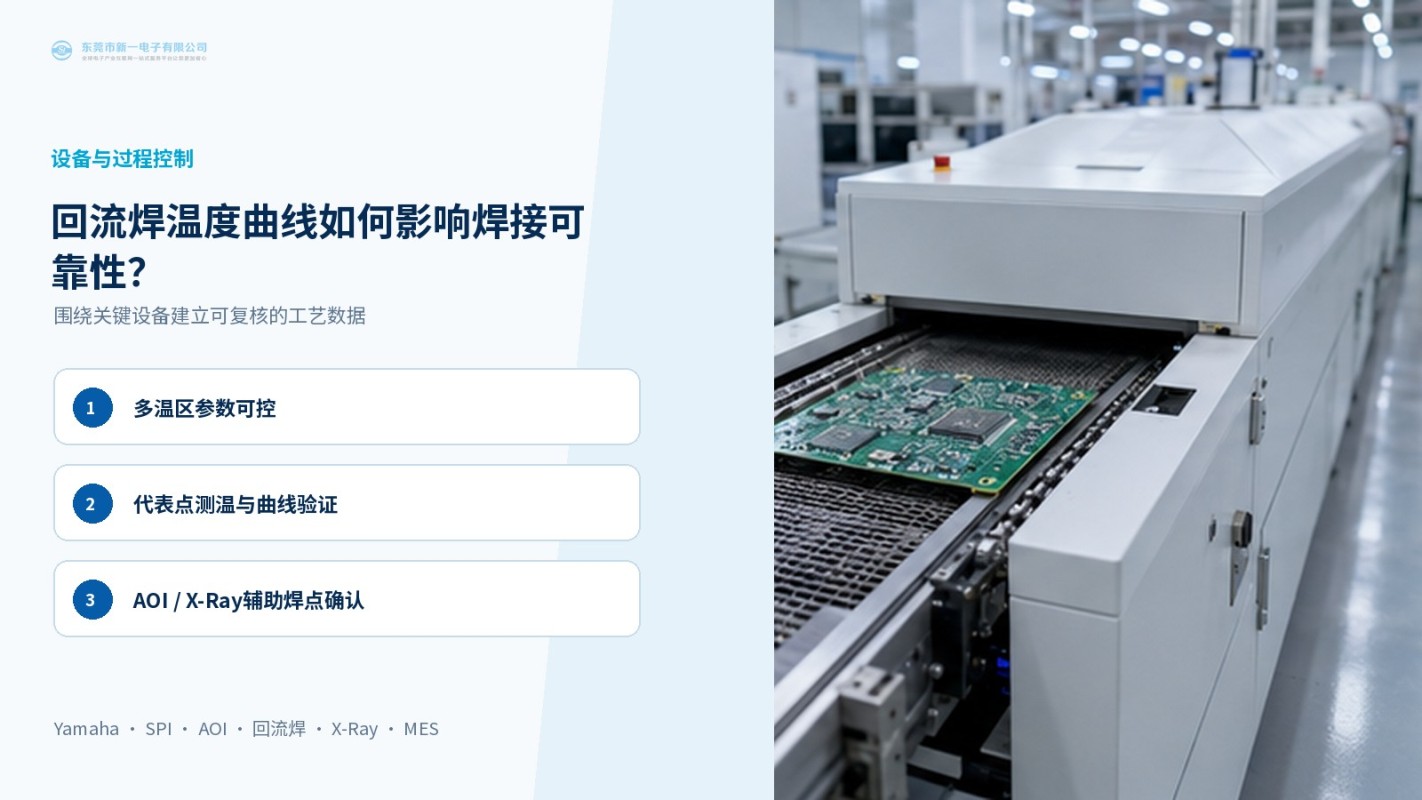

图2｜设备展示图：关键设备与过程控制

工程协同

工程人员应在投产前确认BOM、坐标、版本与特殊工艺要求，并把首件结论同步给采购、制造和品质岗位，避免不同环节依据不一致的信息执行。

品质建议

对高风险封装、细间距焊盘和关键功能，应设置明确的检查项目、可接受标准和复判规则，使异常能够在进入下一站前得到处理。

资料管理

资料变更应有清晰的版本标识和生效范围；当程序、替代料或测试要求调整时，相关工单和检验标准也需要同步更新。

过程改善

量产数据可用于观察重复性问题，例如同一物料批次、同一板位或同一工位的异常趋势，从而把改善行动落实到具体原因。

交付建议

在项目沟通中提前明确样品数量、交货节点、包装方式和验收要求，可减少后段等待与返工，并为生产排程留出合理缓冲。

追溯要求

物料批次、设备程序、检验记录和测试结果建议与产品条码关联，出现质量反馈时可快速确认影响范围和对应的处理措施。

补充说明

上述关键点应在首件和量产过程中持续确认，使工艺执行、品质判断与客户要求保持一致。

结尾

温度曲线应成为可记录、可复核的工艺参数，而不是仅凭设备默认设置完成生产。

图3｜行业案例图：应用场景与制造重点
