行业问题

PCBA的缺件、错件、极性反向和明显焊接异常，如果只依靠人工目检，容易受效率与一致性影响。AOI可以把重复性检查标准化。

技术解析

AOI通过相机、光源和程序比对PCB上的元件与焊点特征，识别缺件、偏移、立碑、连锡、极性和字符差异等问题。它擅长表面可见缺陷，但对BGA隐藏焊点仍应结合X-Ray或功能测试。

工艺流程

建立AOI程序时要导入正确版本的BOM、坐标和元件库，首件确认后再设置可接受阈值；系统报警需由检验人员复判，将真不良、误报和维修结果反馈给工程端。

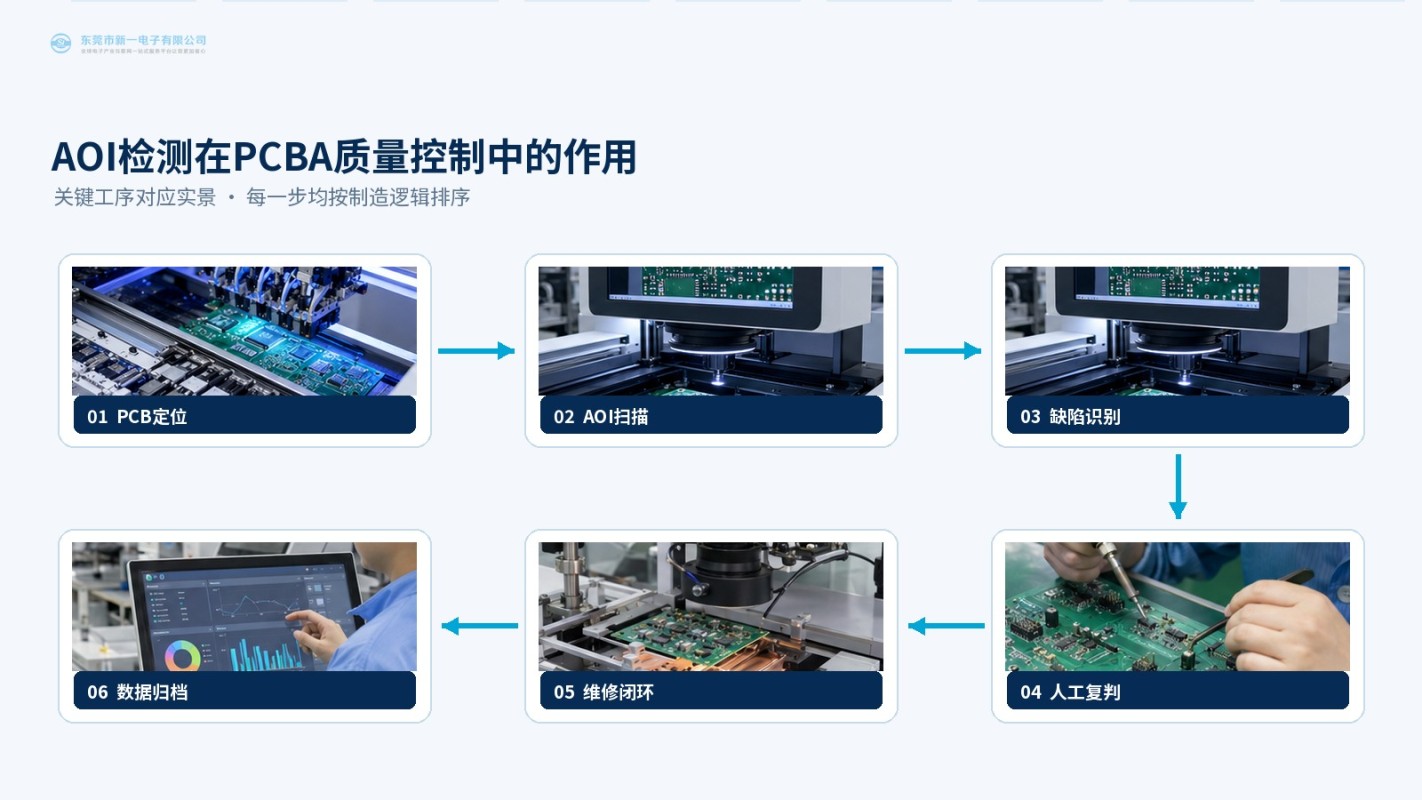

图1｜工艺流程图：工序与实景一一对应

行业应用

消费电子、工业控制、通信与汽车电子板卡均可采用AOI进行批量检测，尤其适合元件种类多、贴装密度高的项目。

企业优势

新一电子在AOI后可对BGA等部位增加X-Ray抽检，并将检验结论纳入MES记录，形成从发现到维修的闭环。

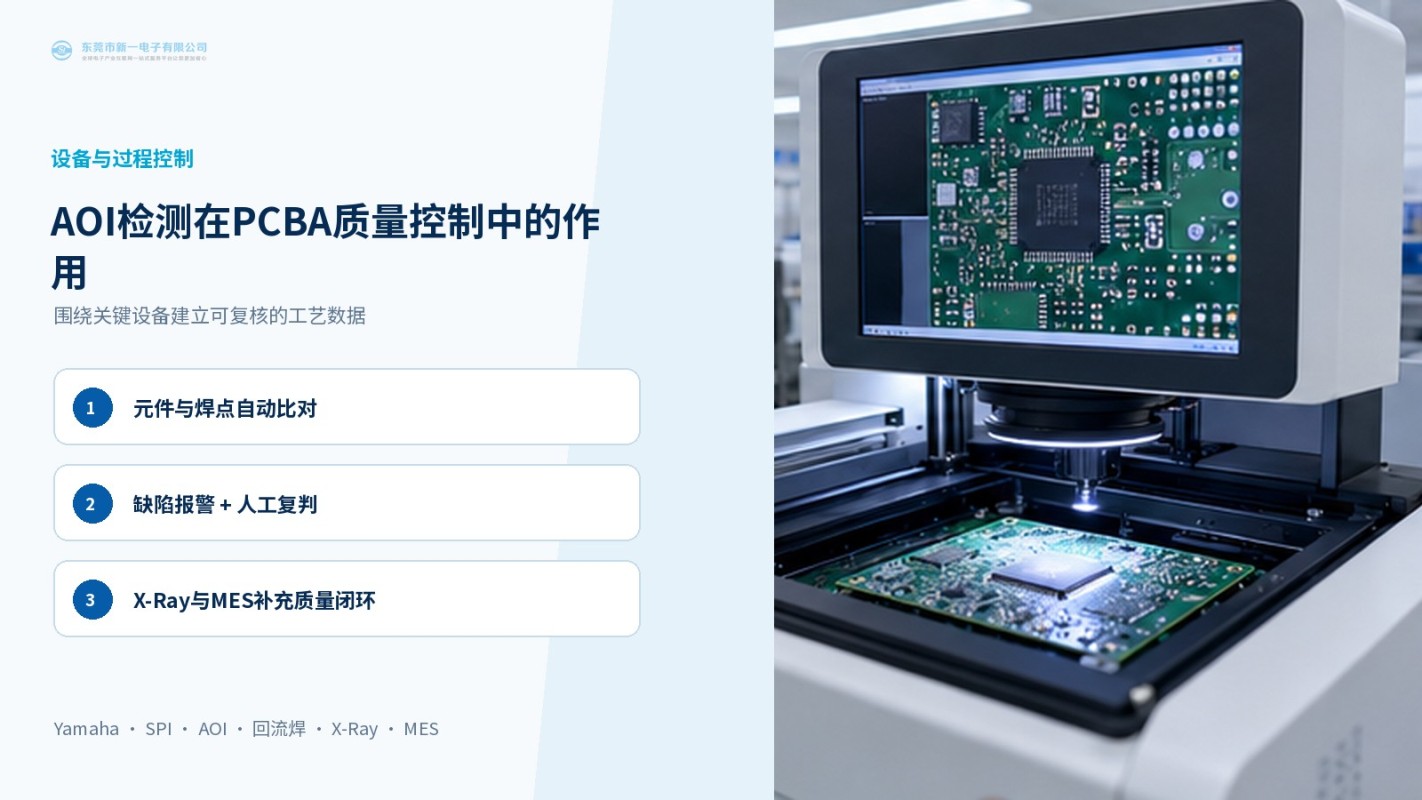

图2｜设备展示图：关键设备与过程控制

工程协同

工程人员应在投产前确认BOM、坐标、版本与特殊工艺要求，并把首件结论同步给采购、制造和品质岗位，避免不同环节依据不一致的信息执行。

品质建议

对高风险封装、细间距焊盘和关键功能，应设置明确的检查项目、可接受标准和复判规则，使异常能够在进入下一站前得到处理。

资料管理

资料变更应有清晰的版本标识和生效范围；当程序、替代料或测试要求调整时，相关工单和检验标准也需要同步更新。

过程改善

量产数据可用于观察重复性问题，例如同一物料批次、同一板位或同一工位的异常趋势，从而把改善行动落实到具体原因。

交付建议

在项目沟通中提前明确样品数量、交货节点、包装方式和验收要求，可减少后段等待与返工，并为生产排程留出合理缓冲。

追溯要求

物料批次、设备程序、检验记录和测试结果建议与产品条码关联，出现质量反馈时可快速确认影响范围和对应的处理措施。

补充说明

上述关键点应在首件和量产过程中持续确认，使工艺执行、品质判断与客户要求保持一致。

结尾

AOI的价值是提高检测覆盖率和一致性；只有程序、复判和改善机制同步到位，才能真正提升PCBA质量。

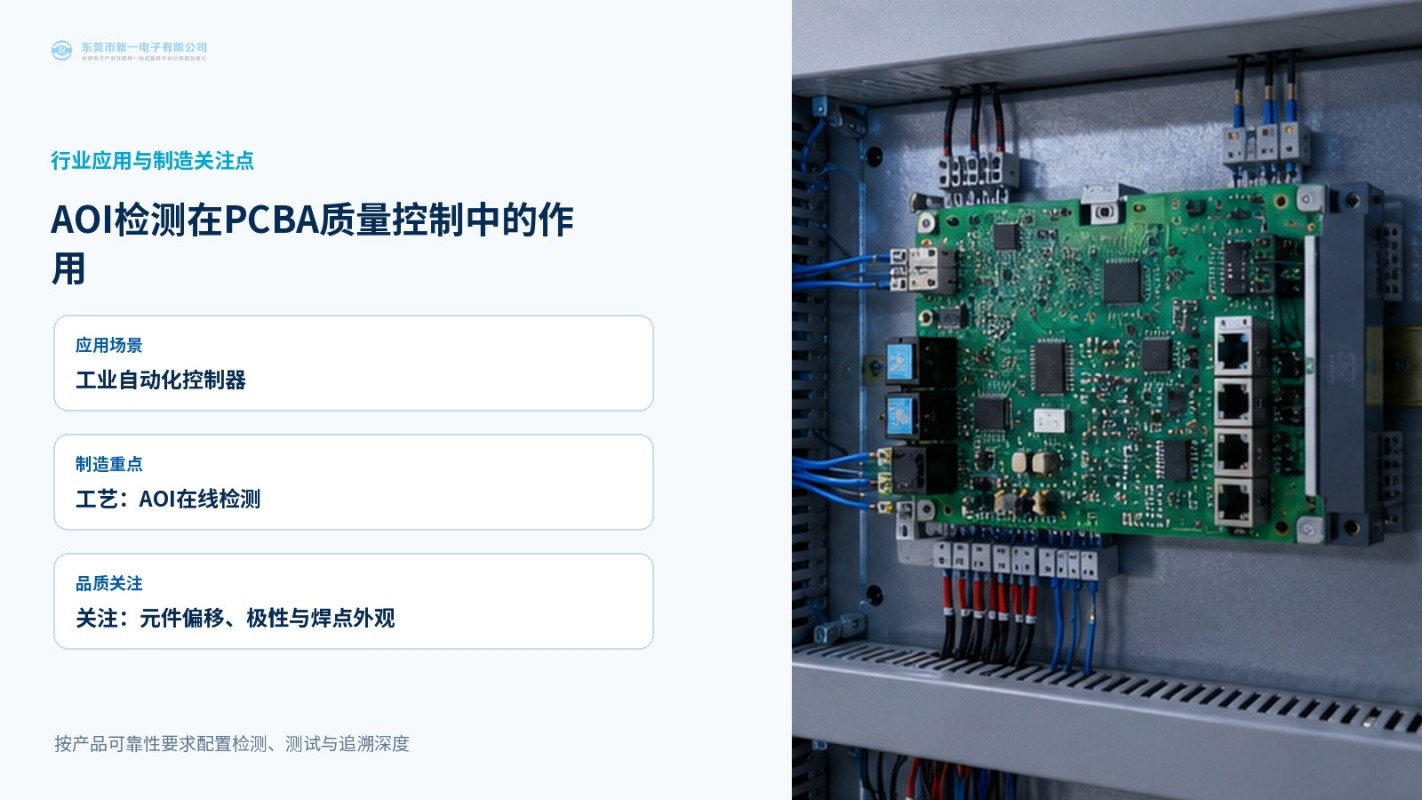

图3｜行业案例图：应用场景与制造重点
